Реле контроля трехфазного напряжения ЕЛ-22Н
Реле контроля трехфазного напряжения ЕЛ-22Н предназначены для контроля величины напряжения в трехфазных цепях 3х400/220В (включая нейтраль) и 3х400В (без нейтрали) с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с настраиваемой задержкой времени.
Питание осуществляется от контролируемого напряжения, т.е. от всех фаз, что позволяет реле функционировать и при пропадании одной из фаз.

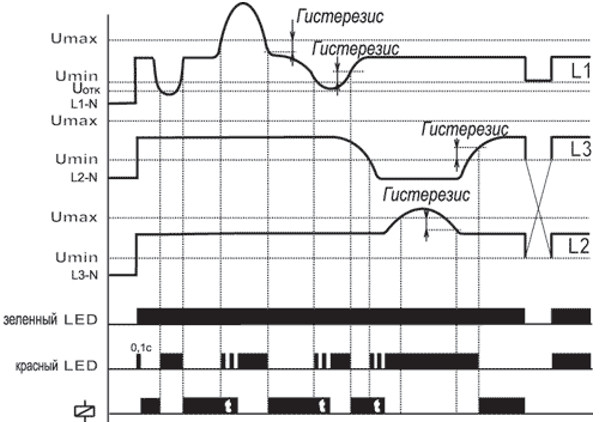

рис. 1 - Диаграмма работы реле
Настраиваемая задержка времени позволяет игнорировать кратковременные скачки напряжения в цепи.
|
Питание и контроль |
|
|
Напряжение питания и контроля: с нейтралью |
3х220 В |
|
Клеммы питания и контроля |
L1, L2, L3, N |
|
Потребляемая мощность, не более |
2 ВА |
|
Верхний порог Umax |
242 – 288 В |
|
Нижний порог Umin |
173 – 219 В |
|
Гистерезис |
5% |
|
Временная задержка t (настраиваемая) |
0,5-10 с |
|
Выход |
|
|
Количество и род выходных контактов |
1 переключающий |
|
Номинальный ток контактов (АС-1) |
8 А |
|
Замыкаемая мощность |
2000 ВА (АС-1) / 240 Вт (DC) |
|
Замыкаемое напряжение |
250 В (АС-1) / 24 В (DC) |
|
Индикация состояния |
|
|
наличие сигнала на выходе |
|
аварийное напряжение |
|
Механическая износостойкость |
1×107циклов |
|
Коммутационная износостойкость |
1×105циклов |
|
Диапазон рабочих температур |
-20...+55°С |
|
Крепление |
на DIN-рейку EN-60715 |
|
Степень защиты корпуса |
IP-40 |
|
Сечение подключаемого проводника |
2,5 мм2 |
|
Габариты |
90х17,6х64 мм |
|
Масса |
69 гр |

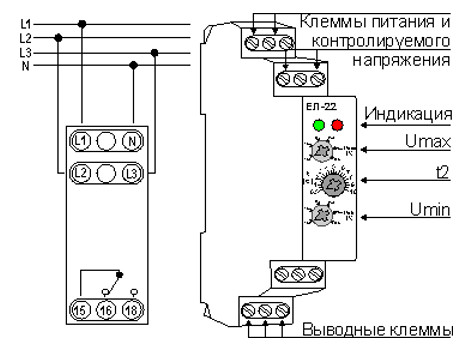

рис. 2 - Схема подключения реле ЕЛ-22Н
рис. 3 - Габаритные размеры реле ЕЛ-22Н
